Tman | 悬臂式焊接机械手设计方案
在现代制造业中，焊接是一项关键且复杂的工艺，对于产品质量和生产效率有着至关重要的影响。传统的焊接作业依赖人工操作，不仅效率低下，还存在安全隐患。为了克服这些挑战，特鲁门公司设计一款悬臂式焊接机械手，以实现高精度、高效率的焊接功能。本文小编给大家介绍一下特鲁门公司设计的悬臂式焊接机械手设计方案。
一、项目背景
在大型工件焊接过程中，传统焊接作业存在效率低下、人力成本高、安全风险大等问题。因而，特鲁门公司技术团队为客户设计了悬臂式焊接机械手，可以实现长距离、高精度、高稳定性的焊接作业，满足复杂和多样化的生产需求。
二、设计方案

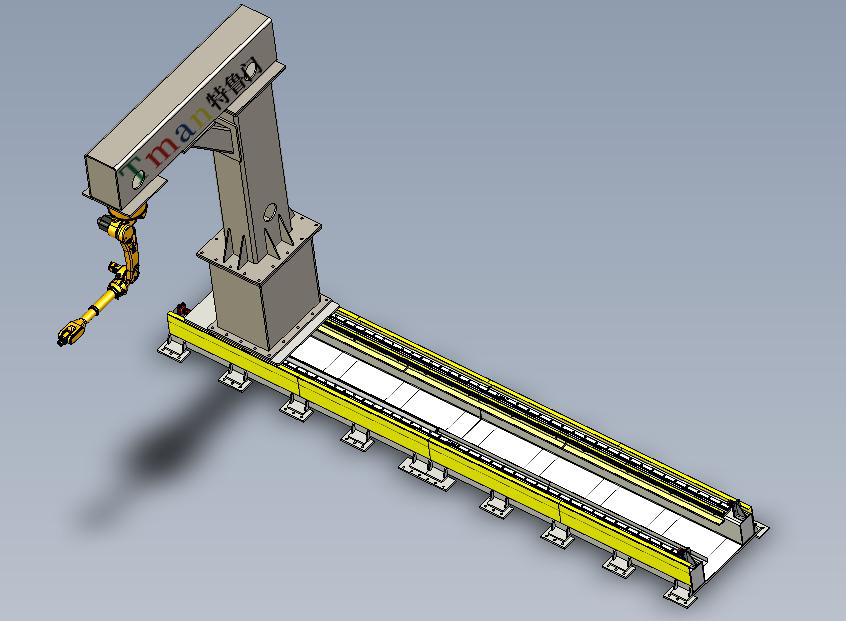

整体方案是在地轨上安装倒L型的框架，在框架上安装倒挂机器人，机器人下会安装工作台，工作台上放大型工件。其中，地轨作为一种附加于工业机器人的移动装置，能够扩展机器人的工作空间和灵活性。
焊接机械手系统由，整体立柱，X轴地轨、Y梁、控制柜等组成，采用齿轮齿条驱动，滑轨滑块导向。
三、主要参数
设备载荷 | 1000kg |
X轴行程 | 5m |
Y梁长度 | 2.5m |
立柱高度 | 4.4m |
X轴速度 | 0~0.5m/s |
重复定位精度 | ±1mm |
四、应用前景
悬臂式焊接机械手以其高精度、高效率和高稳定性的优势，在制造业中具有广泛的应用前景。以下是一些潜在的应用领域：
汽车制造：在汽车制造过程中，悬臂式焊接机械手可以完成车身、底盘等部件的焊接作业，提高生产效率和焊接质量。
航空航天：在航空航天领域，悬臂式焊接机械手可以完成大型飞机部件的焊接作业，降低生产成本，提高生产效率。
其他制造业：悬臂式焊接机械手还可以应用于电子制造、食品加工等行业的焊接作业，提高生产效率和产品质量。
悬臂式焊接机械手是一种高效、稳定、可靠的焊接自动化解决方案。特鲁门公司专注于各类桁架机械手的设计研发与生产制造，拥有专业的机械工程师和电气工程师技术团队，为各类企业生产自动化、仓储物流自动化等提供专业的解决方案，您有需要可以联系我们！
