搬运桁架机械手在自动化生产线中广泛应用，搬运不同的产品使用的抓手也不相同，本文特鲁门小编给大家介绍的桁架机械手，是利用机械手实现卷料的自动搬运过程。
项目需求
利用桁架机械手抓取AGV上的卷料放置到密封柜，卷料工件直径1000mm，长1200mm。桁架机械手兼容手动模式，并能监控到密封柜内腔对接位置，支持人工可视化对接和有录像功能。

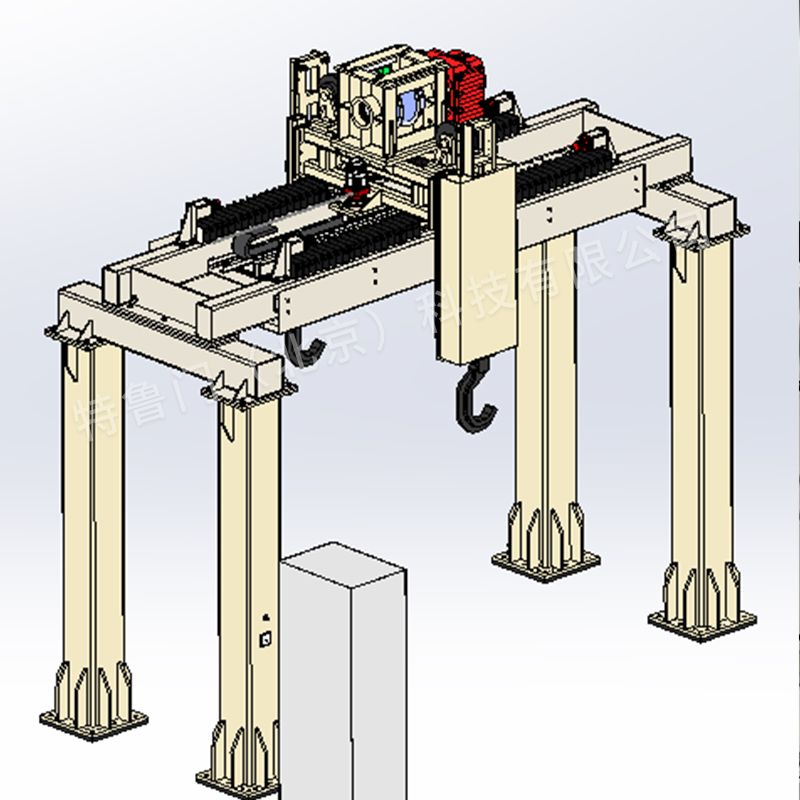

总体方案及布局
桁架机械手外形尺寸为：4650×2000×4350mm，效率大于40个/小时。桁架机械手设备外围设置人机识别安全光栅。
主要参数
设备载荷 | 1800-2000Kg |
Y轴行程 | 2m |
Z轴行程 | 1.2m |
Y轴速度 | 0.15m/s |
Z轴速度 | 0.1m/s |
定位精度 | ±1mm |
动作流程
AGV车将卷料送至桁架机械手底下；
AGV车将空密封柜送至桁架机械手底下，气缸将密封门打开；
桁架机械手将卷料由AGV车勾取外侧80mm段，并送到密封柜内。
以上是对卷料搬运机械手的介绍，本设计方案是特鲁门公司根据客户需求和实际情况，从多方面考虑设计的。特鲁门公司专业定制各类搬运、码垛、上下料桁架机械手，根据客户需求定制相应的设备，欢迎咨询订购！
