阳极板是电除尘器的核心部件，阳极板的验收标准：平直、强度高、刚度强、不易扭曲。本文小编为大家介绍一下特鲁门设计制造的阳极板搬运桁架机械手。
设备功能
阳极板搬运桁架机械手能够实现阳极板无人化转运，同时实现与现有的原料销售信息化系统及生产管控系统（MES）之间进行数据交互。
抓取工件信息
设备满足以下工件的抓取：单片重量380kg～450kg，不含耳尺寸约：988×976×54mm
阳极板实物图 阳极板尺寸图

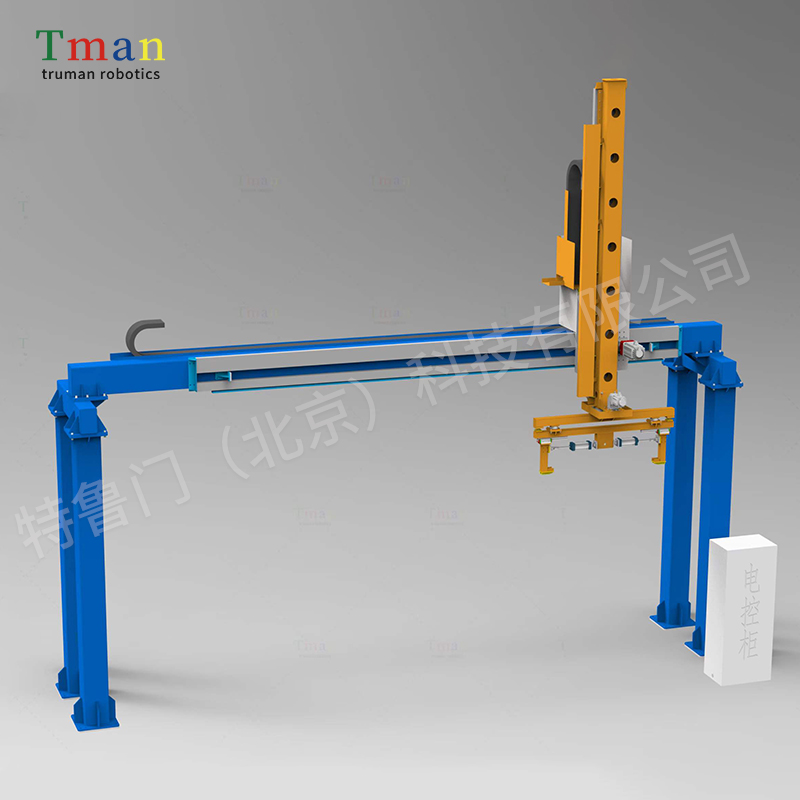

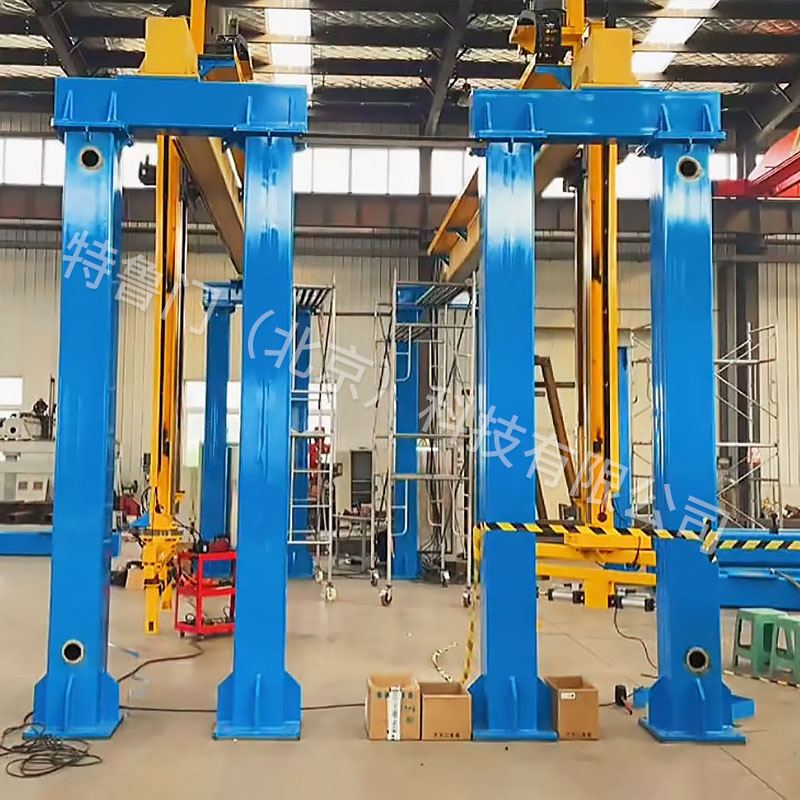

总体方案及布局图
设备参数
名称 | 阳极板取板桁架机械手 | ||||
规格 | TM-HJ-4.15m/2.25m/R90°-500kg | 外形尺寸 | 8700x1600x7600（长宽高） | ||
材质 | Q235钢材 | 电压 | 380v | 总功率 | 22.5KW |
设备载荷 | 500kg | 定位精度 | ±2mm | 节拍 | 25s |
X轴行程 | 4150mm | X轴速度 | 1.5m/s | X轴驱动 | 齿轮齿条 |
Z轴行程 | 2250mm | Z轴速度 | 0.9m/s | Z轴驱动 | 齿轮齿条 |
R轴旋转 | 90° | 旋转速度 | 5r/min | R轴驱动 | 齿轮齿圈 |
工作流程
阳极板搬运桁架机械手将单片阳极板从冷却池中取出，然后搬运到单链条输送机的接收端上方，当单链条输送机的接收端没有货物时，取板桁架机械手将单片阳极板放入接收口装车完成。搬运机械手的吊具具有旋转功能，可以将阳极板旋转90°；并且机械手的吊具具有称重功能，吊具上方装有称重传感器用于称量阳极板重量。
